隨著紡織行業自動化需求的提升，同步帶直線模組因其高效、穩定、長行程等特點，逐漸成為紡織機械升級的核心部件之一。本文以鼎格同步帶直線模組為例，從工作原理、組成結構、優勢分析、應用場景、選型要點及維護建議等方面，解析其在紡織機行業中的具體應用

一、工作原理：精準傳動，高效驅動

同步帶直線模組通過電機驅動同步輪轉動，帶動同步帶牽引滑塊沿直線導軌往復運動，實現精準的線性位移。其核心在于嚙合傳動：同步帶齒與帶輪齒槽無滑動嚙合，確保傳動比嚴格恒定（誤差可控制在±0.05mm以內）
在紡織機械中，這一特性尤其適合需要高速、長行程的動作，例如布料裁切、紗線引導等場景。鼎格模組通過優化皮帶張緊結構（如螺釘調節松緊），進一步提升傳動穩定性，適應紡織機高頻率啟停的需求

二、主要組成：模塊化設計，靈活適配

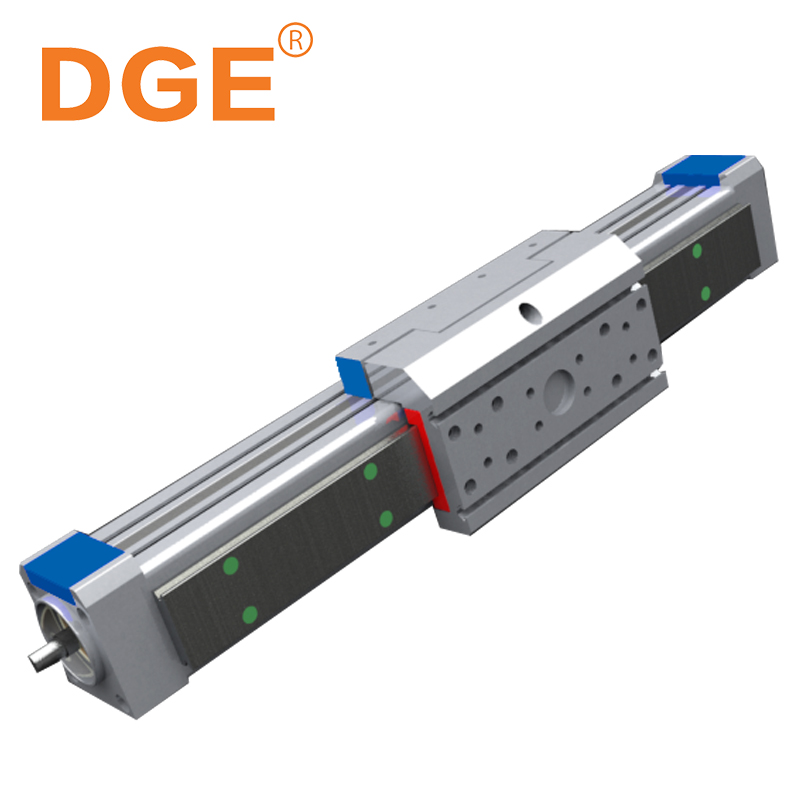

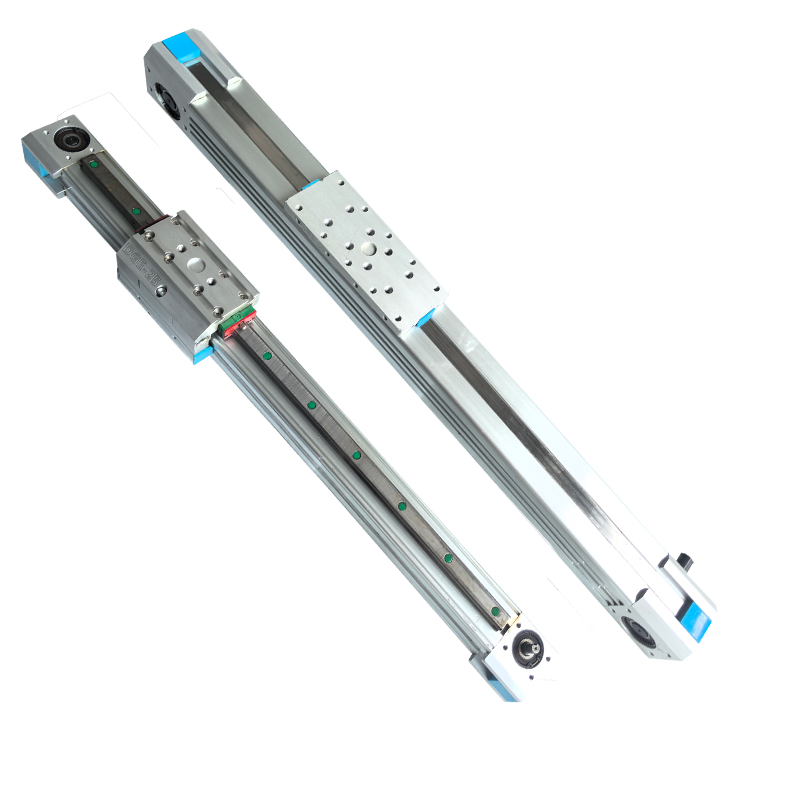

鼎格同步帶直線模組由以下核心部件構成：

同步帶與帶輪：采用德國馬牌同步帶，耐磨性強，確保長期高速運轉的可靠性5。

直線導軌與滑塊：上銀碳鋼導軌提供高剛性支撐，搭配低摩擦滑塊，減少抖動對紡織面料的影響。

驅動電機：可選伺服或步進電機，伺服電機適用于高速精密定位（如5m/s），步進電機則適合低速高負載場景

鋁型材主體：輕量化設計（重量僅6.98kg起），便于集成到紡織機的有限空間內5。

傳感器與防護裝置：光電開關實現位置檢測，不銹鋼防塵帶避免纖維粉塵侵入，延長使用壽命

、優點分析：為何成為紡織行業優選？

高速與長行程優勢：同步帶模組速度可達5m/s，是滾珠絲桿的5-10倍，且有效行程可達6米，適合紡織機大范圍布料輸送

低噪音與低維護成本：嚙合傳動無金屬摩擦，噪音低于60dB，且無需潤滑，減少停機維護時間

高負載與適應性：鼎格模組負載能力達60kg，可適配紡織機中重型紗錠搬運；鋁合金結構耐腐蝕，適應車間溫濕度變化

性價比突出：相比絲桿模組，同步帶方案成本降低30%-50%，適合中小型紡織企業自動化改造

四、應用場景：從紗線到成品的全流程

紗線卷繞與導引：通過高精度定位（±0.1mm），確保紗線均勻纏繞，減少斷線率

布料裁切與分條：利用高速特性（5000mm/s），實現高效裁切，提升生產效率

印花機定位系統：多軸聯動模組（如XY十字滑臺）精準控制印花位置，避免圖案錯位

自動化搬運機械手：搭載60kg負載，完成布卷裝卸、堆垛等重體力作業

五、選型要點：匹配需求的關鍵參數

負載與行程：根據布料重量選擇負載能力（1-60kg），避免超載導致皮帶磨損；行程需預留10%-20%余量，防止共振

精度要求：短行程（1米內）選±0.05mm精度模組，長行程需結合閉環伺服系統補償誤差

環境適應性：若車間存在油污或濕度高，需選擇防水防塵型號（如NSK軸承+不銹鋼防護帶）

電機選型：高速場景用伺服電機（如臺達伺服），低速高負載用步進電機，垂直安裝時需加裝剎車裝置

六、維護建議：延長壽命的實用技巧

定期檢查皮帶狀態：每季度檢測皮帶張緊度與齒形磨損，單根斷裂需整體更換，避免受力不均

清潔與防腐蝕：用干布清除纖維粉塵，避免酸堿清潔劑腐蝕鋁型材；防護罩破損需及時修復

溫度控制：工作環境溫度需低于60℃，高溫會導致皮帶老化加速1。

長期停用處理：閑置時放松皮帶張力，防止塑性變形

鼎格同步帶直線模組憑借其高速、長行程、低維護成本的優勢，已成為紡織機械自動化升級的核心驅動力。未來，隨著智能紡織設備的普及，同步帶模組在精度與智能化控制（如AI動態調諧）領域的突破，將進一步推動行業向高效、節能方向發展。企業在選型時需結合具體工藝需求，通過科學匹配參數與規范維護，最大化設備價值
